Ubicaciones: Campos Petroleros y Ubicaciones Físicas

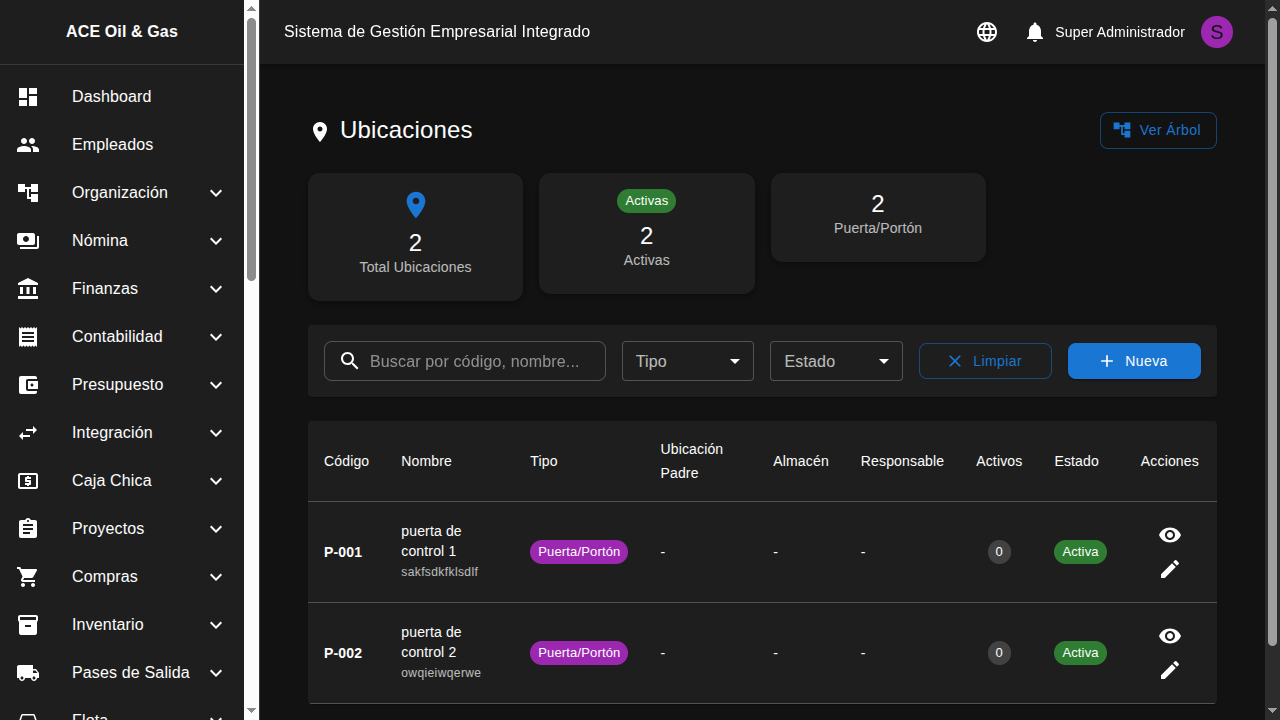

Lista de Ubicaciones

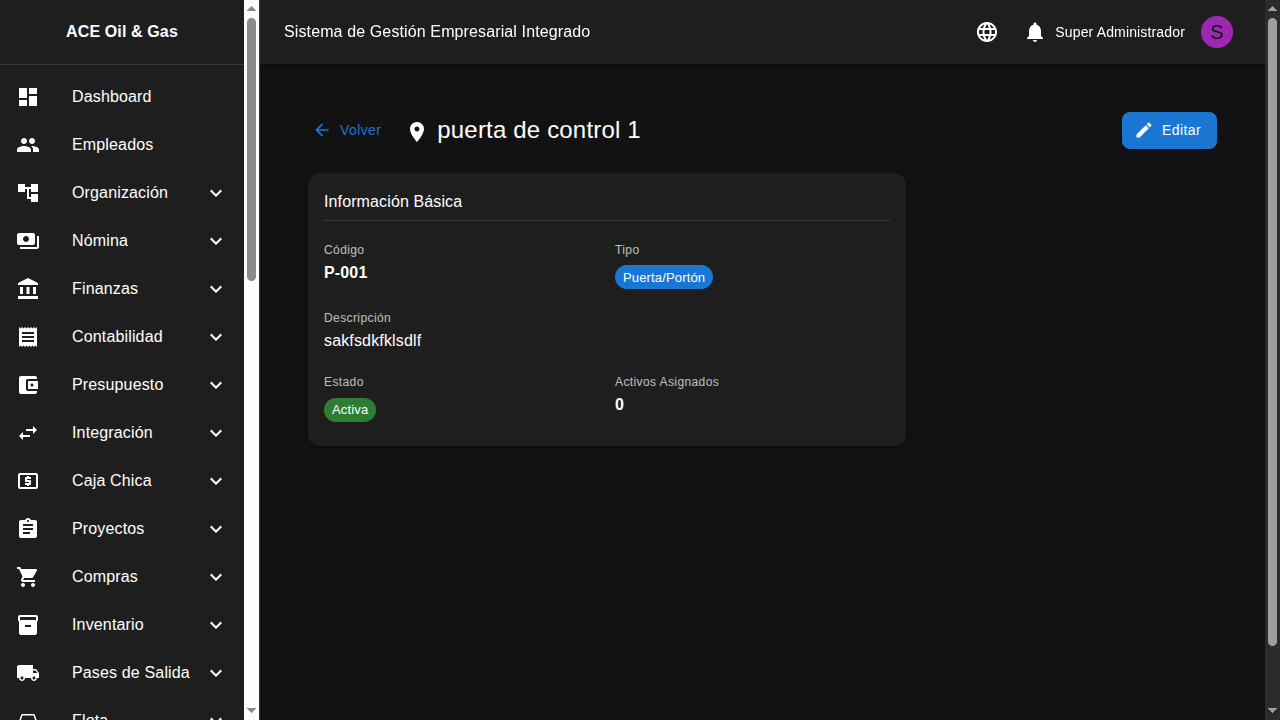

Detalle de Ubicación
Por Qué Existen Dos Tipos de Ubicación
En una empresa petrolera, un equipo puede estar asociado a dos lugares diferentes:
El campo petrolero donde opera: por ejemplo, un tanque almacena crudo del "Campo Boscanero". Esto es la dimension operacional — tiene que ver con la produccion.
El lugar fisico donde esta instalado: por ejemplo, ese mismo tanque esta instalado en "Base Operativa Boscan, Zona Norte, Area de Almacenamiento". Esto es la dimension logistica — tiene que ver con encontrarlo fisicamente.
El sistema maneja estas dos dimensiones por separado para dar mayor precision. Cuando busca un activo, puede filtrar por campo petrolero (todos los activos del Campo Boscanero) o por ubicacion fisica (todos los activos en el Edificio A).
Campos Petroleros
Que es un Campo Petrolero
Un campo petrolero es una zona donde la empresa tiene operaciones de produccion de hidrocarburos. Cada campo tiene pozos, tanques, estaciones de flujo y otros activos.
Como Acceder
- En el menu lateral, haga clic en "Produccion"
- Luego haga clic en "Campos"
- Vera la lista de todos los campos registrados
Que Informacion Tiene un Campo
Al crear o ver un campo, encontrara:
Datos basicos:
| Dato | Ejemplo |
|---|---|
| Codigo | BOS |
| Nombre | Campo Boscanero |
| Tipo | Terrestre (en tierra) o Maritimo (en el mar) |
| Estado | Activo, Inactivo, Abandonado, En desarrollo |
| Estado (region) | Zulia |
| Pais | Venezuela |
Datos geograficos:
| Dato | Ejemplo |
|---|---|
| Ubicacion | Municipio Mara, Zulia |
| Coordenadas | Latitud 10.5, Longitud -71.6 |
| Area | 45.5 km2 |
Datos de produccion y geologicos:
| Dato | Que significa | Ejemplo |
|---|---|---|
| Gravedad API promedio | Que tan liviano es el crudo. Mayor numero = mas liviano y valioso | 28.5 API |
| Reservas estimadas | Cuantos barriles de crudo se estima que quedan por extraer | 125 millones de barriles |
| Cuenca | La cuenca geologica a la que pertenece | Maracaibo |
| Formacion | La formacion geologica de donde se extrae | Misoa |
| Fecha de descubrimiento | Cuando se descubrio el campo | 15/03/1985 |
| Inicio de produccion | Cuando comenzo a producir | 01/06/1987 |
Datos operativos:
| Dato | Que significa | Ejemplo |
|---|---|---|
| Operador | La empresa que opera el campo | ACE Petroleum |
| Interes de trabajo | Que porcentaje del campo le pertenece a la empresa | 100% |
| Concesion | La concesion o contrato petrolero asociado | Concesion Boscan II |
Donde Aparecen los Campos en el Sistema
Los campos petroleros aparecen como opcion de seleccion en muchas partes del sistema:
- Activos: al crear un activo, puede indicar en que campo opera
- Pozos: cada pozo pertenece a un campo especifico
- Movimientos de inventario: puede indicar que un material va destinado a un campo
- Pases de salida: indicar el campo de origen y destino del material
- Tickets de carga: de que campo sale el hidrocarburo
- Produccion diaria: la produccion se registra por campo
- Presupuesto: las lineas de presupuesto pueden asociarse a un campo
Ubicaciones Fisicas
Que es una Ubicacion Fisica
Una ubicacion fisica representa un lugar concreto dentro de las instalaciones de la empresa. Puede ser un edificio, un piso, una sala, un area, un rack de almacenamiento, un gabinete o una puerta de acceso.
Organizacion en Arbol (Jerarquia)
Las ubicaciones se organizan en una estructura de arbol, donde cada ubicacion puede estar dentro de otra:
Base Operativa Boscan (Sitio principal)
│
├── Edificio Administrativo (Edificio)
│ ├── Piso 1 (Piso)
│ │ ├── Recepcion (Sala)
│ │ └── Sala de Reuniones (Sala)
│ └── Piso 2 (Piso)
│ ├── Oficina de Gerencia (Sala)
│ └── Oficina de Contabilidad (Sala)
│
├── Almacen Central (Edificio)
│ ├── Area de Materiales (Area)
│ │ ├── Rack A-01 (Rack)
│ │ ├── Rack A-02 (Rack)
│ │ └── Rack A-03 (Rack)
│ └── Area de Equipos Pesados (Area)
│
├── Taller Mecanico (Edificio)
│ ├── Zona de Reparacion (Zona)
│ └── Zona de Pintura (Zona)
│
├── Porton Principal (Puerta)
└── Porton de Carga (Puerta)
Esto permite ubicar cada activo o equipo con gran precision. En lugar de decir "esta en el almacen", puede decir "esta en Almacen Central, Area de Materiales, Rack A-02".
Tipos de Ubicacion
| Tipo | Para que se usa | Ejemplo |
|---|---|---|
| Sitio | La instalacion principal, el lugar mas grande | "Base Operativa Boscan" |
| Edificio | Un edificio dentro del sitio | "Almacen Central" |
| Piso | Un piso de un edificio | "Piso 2" |
| Sala | Una oficina, sala o cuarto especifico | "Sala de Servidores" |
| Area | Un area funcional abierta | "Area de Despacho" |
| Zona | Una zona operativa | "Zona de Carga Pesada" |
| Rack | Un estante o estructura para almacenar | "Rack B-05" |
| Gabinete | Un armario o gabinete cerrado | "Gabinete Electrico Principal" |
| Puerta | Una puerta de acceso o porton | "Porton Principal" |
| Otro | Cualquier otro tipo de ubicacion | Lo que necesite |
Nota sobre las Puertas: Las puertas/portones son un tipo especial de ubicacion. Se usan en el sistema de Pases de Salida: cuando el vigilante verifica un pase, selecciona en que puerta esta haciendo la verificacion.
Que Informacion Tiene una Ubicacion
| Dato | Que significa |
|---|---|
| Codigo | Identificador unico (ej: LOC-001) |
| Nombre | Nombre descriptivo |
| Tipo | El tipo de ubicacion (ver tabla arriba) |
| Descripcion | Informacion adicional |
| Ubicacion padre | Dentro de cual ubicacion esta esta (para formar el arbol) |
| Almacen vinculado | Si esta ubicacion corresponde a un almacen del inventario |
| Direccion | Direccion fisica |
| Ciudad, Estado, Pais | Ubicacion geografica |
| Coordenadas | Latitud y longitud |
| Responsable | El empleado encargado de esta ubicacion |
| Capacidad | Cuantos activos o equipos puede albergar |
| Area (m2) | Extension en metros cuadrados |
| Activa | Si la ubicacion esta en uso o no |
Donde Aparecen las Ubicaciones en el Sistema
- Activos: al crear un activo, puede seleccionar su ubicacion fisica exacta
- Pases de salida: las puertas (tipo "Puerta") se usan para registrar por donde sale y entra el material
Comparacion: Campo vs Ubicacion Fisica
| Campo Petrolero | Ubicacion Fisica | |
|---|---|---|
| Donde lo encuentro? | Menu Produccion → Campos | Menu Ubicaciones |
| Que pregunta responde? | Donde opera o produce? | Donde esta instalado? |
| Tiene niveles? | No, es plano | Si, tiene arbol con muchos niveles |
| Ejemplo | "Campo Boscanero" | "Base Operativa, Almacen Central, Rack A-02" |
| Que tipo de datos tiene? | Produccion, geologia, reservas | Direccion, capacidad, responsable |
Ejemplo Practico
Imagine un tanque de almacenamiento de crudo llamado TNK-001:
Campo: se le asigna "Campo Boscanero" porque almacena crudo que se produce en ese campo. Cuando se generan reportes de produccion del Campo Boscanero, este tanque aparece en los calculos.
Ubicacion fisica: se le asigna "Base Operativa Boscan → Zona Norte → Area de Tanques". Cuando alguien necesita ir fisicamente al tanque, sabe exactamente donde encontrarlo.
Ambas dimensiones son independientes y complementarias.
Preguntas Frecuentes
Si ya puse el campo, necesito tambien la ubicacion fisica?
Son cosas diferentes. El campo indica la operacion petrolera. La ubicacion indica donde encontrar fisicamente el equipo. Puede usar uno, otro o ambos segun lo que necesite.
Las puertas de porteria son ubicaciones?
Si. Se crean como ubicaciones de tipo "Puerta". El sistema de Pases de Salida las usa para que el vigilante registre por cual puerta verifico la salida o entrada de materiales.
Puedo tener una ubicacion sin campo?
Si. Ubicaciones como oficinas centrales, talleres urbanos o almacenes que no estan en un campo petrolero no necesitan estar asociadas a un campo.
Como creo el arbol de ubicaciones?
Al crear una nueva ubicacion, en el campo "Ubicacion padre" seleccione la ubicacion que la contiene. Por ejemplo, para crear "Rack A-01" dentro del "Area de Materiales", seleccione "Area de Materiales" como padre.
Como asigno un campo y una ubicacion a un activo?
En el formulario de creacion o edicion de un activo, vera dos campos separados: uno para seleccionar el Campo (donde opera) y otro para seleccionar la Ubicacion (donde esta instalado). Seleccione cada uno de forma independiente.
