Módulo de Logística de Hidrocarburos

Descripción General​

El Módulo de Logística de Hidrocarburos es un sistema integral diseñado para gestionar todas las operaciones relacionadas con el almacenamiento, transporte y control de calidad de hidrocarburos y productos derivados. Este módulo permite a las empresas petroleras mantener un control preciso sobre sus inventarios, movimientos de producto y asegurar el cumplimiento de estándares de calidad.

Objetivo del Módulo​

El módulo de logística tiene como objetivos principales:

  1. Gestión de Almacenamiento: Controlar el inventario de tanques de almacenamiento, incluyendo capacidades, volúmenes actuales y estados operativos.

  2. Control de Movimientos: Registrar y rastrear todos los movimientos de hidrocarburos mediante tickets de carga, descarga y transferencia.

  3. Aseguramiento de Calidad: Mantener registros detallados de análisis de calidad del crudo y productos, garantizando que cumplan con las especificaciones requeridas.

  4. Gestión de Infraestructura: Administrar la red de ductos y tuberías que conectan campos, tanques y puntos de entrega.

  5. Trazabilidad Completa: Proporcionar un historial completo de cada barril de producto desde su origen hasta su destino final.

Componentes Principales​

El módulo está compuesto por cuatro componentes interrelacionados:

1. Tanques de Almacenamiento​

Sistema para gestionar tanques de almacenamiento de crudo, agua, diesel, químicos y otros productos. Incluye:

  • Registro de tanques con capacidades y dimensiones
  • Mediciones periódicas (gaugings) de volumen
  • Control de estados operativos
  • Historial de inspecciones

2. Tickets de Carga/Descarga​

Sistema de documentación para movimientos de producto que permite:

  • Crear tickets de carga, descarga y transferencia
  • Registrar información del transporte (vehículo, conductor, empresa)
  • Documentar volúmenes y parámetros de calidad
  • Controlar autorizaciones y sellos de seguridad

3. Control de Calidad​

Sistema de gestión de muestras y análisis de calidad que incluye:

  • Registro de muestras de crudo y productos
  • Análisis de parámetros físico-químicos (API, BS&W, azufre, etc.)
  • Aprobación de resultados de laboratorio
  • Trazabilidad de calidad por lote

4. Ductos y Tuberías​

Sistema de gestión de infraestructura de transporte por ductos:

  • Registro de ductos con especificaciones técnicas
  • Control de rutas y conexiones
  • Gestión de capacidades y presiones
  • Programación de inspecciones

Flujo de Trabajo Típico​

Escenario 1: Recepción de Crudo en Campo​

  1. El crudo llega a un tanque de almacenamiento
  2. Se realiza una medición (gauging) del tanque para registrar el volumen inicial
  3. Se toma una muestra de calidad para análisis de laboratorio
  4. El laboratorio analiza la muestra y registra los resultados (API, BS&W, azufre, etc.)
  5. Se aprueba la muestra si cumple con las especificaciones
  6. Se realiza otra medición del tanque para confirmar el volumen final

Escenario 2: Carga de Camión Cisterna​

  1. Se crea un ticket de carga especificando:
    • Tanque de origen
    • Destino (refinería, terminal, etc.)
    • Información del vehículo y conductor
    • Volumen a cargar
  2. Se registran los parámetros de calidad del producto
  3. Se documentan los números de sellos de seguridad
  4. Se autoriza la carga
  5. Al finalizar, se completa el ticket con volúmenes finales y tiempos
  6. El sistema actualiza automáticamente el volumen del tanque

Escenario 3: Transferencia entre Tanques​

  1. Se crea un ticket de transferencia indicando:
    • Tanque de origen
    • Tanque de destino
    • Volumen a transferir
  2. Se registra el inicio de la transferencia
  3. Al completarse, se registran los volúmenes finales
  4. El sistema actualiza automáticamente ambos tanques

Beneficios del Sistema​

  • Trazabilidad Completa: Seguimiento detallado de cada movimiento de producto
  • Control de Inventario en Tiempo Real: Conocimiento preciso de volúmenes disponibles
  • Cumplimiento Normativo: Documentación completa para auditorías y regulaciones
  • Optimización de Operaciones: Mejor planificación de movimientos y almacenamiento
  • Aseguramiento de Calidad: Garantía de que los productos cumplen especificaciones
  • Reducción de Pérdidas: Detección temprana de discrepancias en volúmenes
  • Auditoría Integrada: Registro automático de todas las operaciones y cambios

Acceso al Módulo​

Para acceder al módulo de logística:

  1. Inicie sesión en el sistema ERP
  2. En el menú principal, seleccione "Logística de Hidrocarburos"

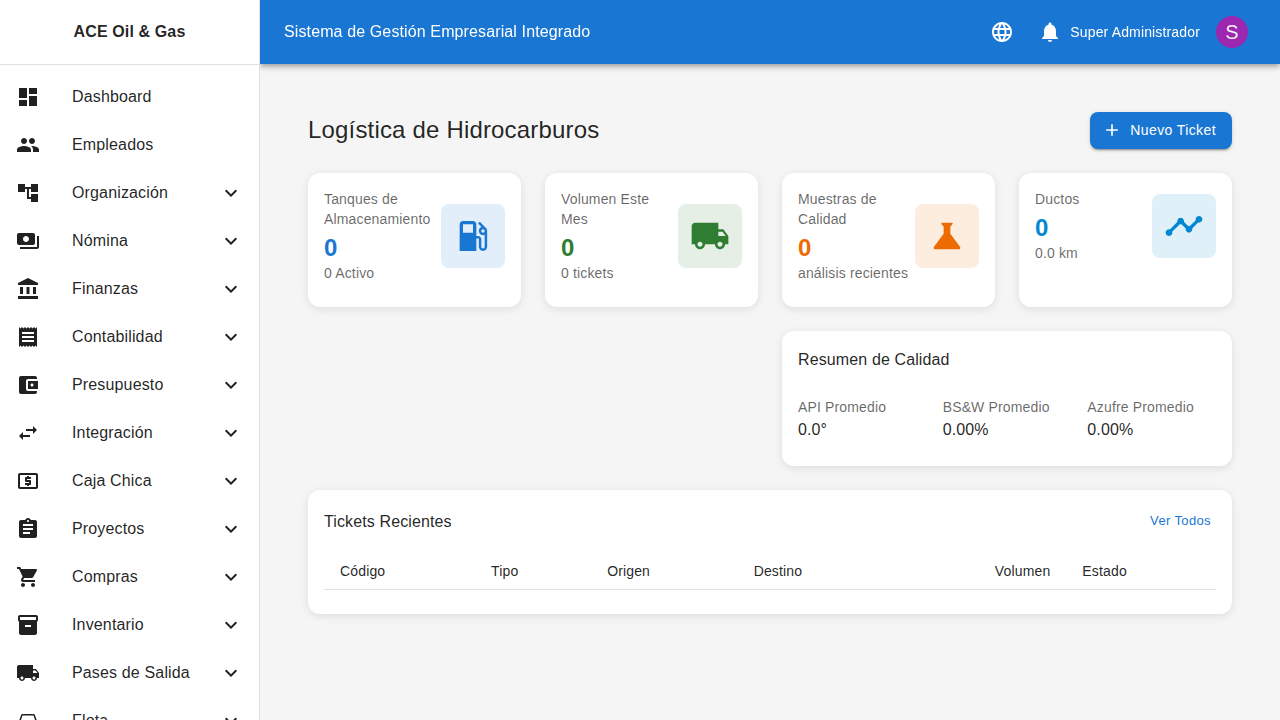

  3. Verá el dashboard principal con indicadores clave

Permisos Requeridos​

Para utilizar este módulo, los usuarios necesitan permisos específicos:

  • logistics.view: Ver información de logística
  • logistics.tanks.create: Crear tanques
  • logistics.tanks.edit: Editar tanques
  • logistics.tickets.create: Crear tickets
  • logistics.tickets.complete: Completar tickets
  • logistics.quality.create: Crear muestras de calidad
  • logistics.quality.approve: Aprobar análisis de calidad
  • logistics.pipelines.manage: Gestionar ductos

Consulte con su administrador de sistema para obtener los permisos necesarios.

Próximos Pasos​

Para aprender a utilizar cada componente del módulo, consulte las siguientes guías:
