Flujo de Producción
La vista de Flujo de Producción muestra un diagrama interactivo con todos los nodos del sistema de trazabilidad: pozos, separadores, tanques, ductos y puntos de entrega, con su estado en tiempo real.
Vista del Flujo
El diagrama muestra:
- Pozos activos con su producción diaria actual
- Macollas y separadores con el fluido acumulado
- Tanques de almacenamiento con nivel actual y capacidad
- Ductos con estado operativo (activo/en mantenimiento)
- Punto(s) de entrega con volúmenes despachados
Cómo Leer el Diagrama
Colores de estado
| Color | Significado |
|---|---|
| 🟢 Verde | Operando normalmente |
| 🟡 Amarillo | Alerta — revisar |
| 🔴 Rojo | Fuera de servicio o discrepancia detectada |
| ⚪ Gris | Sin operación activa |
Indicadores en cada nodo
- Pozos: producción del día (bbl/día) y estado operacional
- Tanques: nivel actual (%) y volumen disponible (bbl)
- Ductos: flujo actual (bbl/hora) y presión

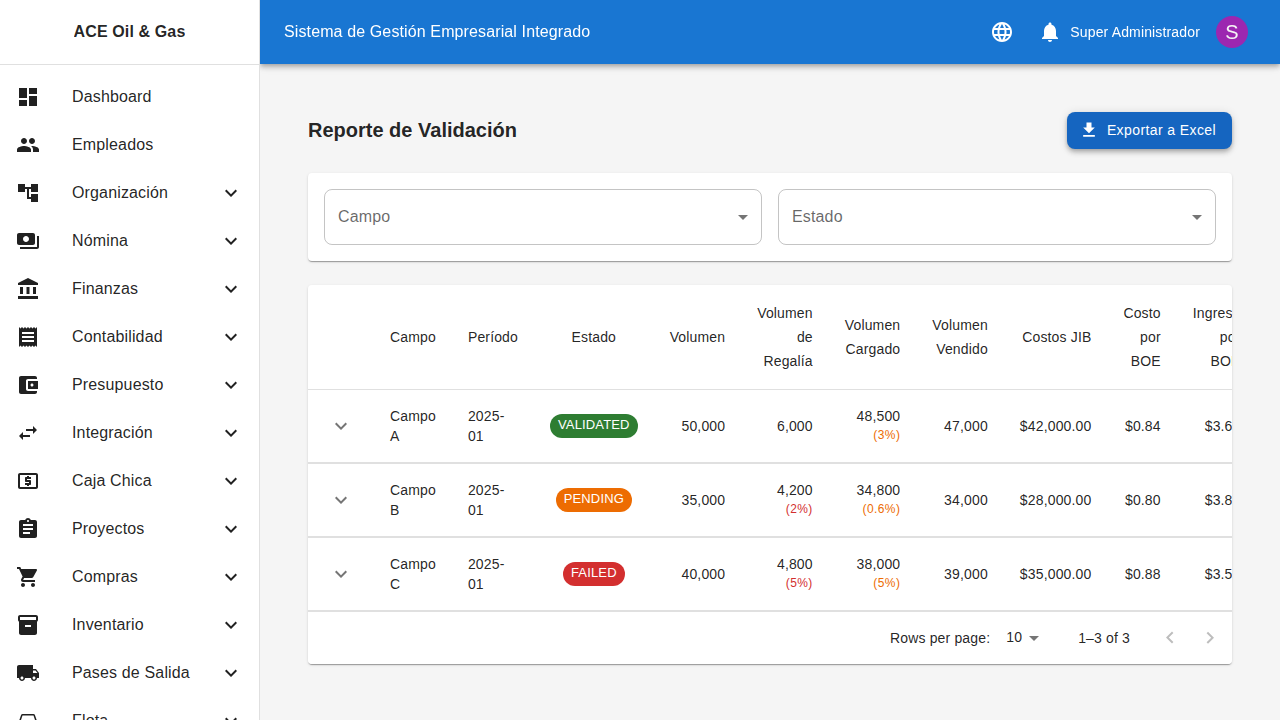

Reporte de Validación
El sistema compara automáticamente los volúmenes en cada punto de la cadena.
El reporte muestra:
- Producción declarada vs. medida en separadores
- Volumen ingresado a tanques vs. producción reportada
- Volumen despachado vs. nivel de tanque antes/después
- Factor de diferencia (shrinkage) por evaporación o fugas
Interpretación de Discrepancias
Una discrepancia es normal dentro de un rango de tolerancia (generalmente ±0.5%). Fuera de ese rango requiere investigación:
| Tipo | Causa posible |
|---|---|
| Producción > Almacenado | Despacho no registrado, fuga en ducto |
| Almacenado > Producción | Error de medición de pozo, transferencia no registrada |
| Despachado > Almacenado | Error en ticket de carga, robo |
| Almacenado > Despachado | Evaporación no compensada, diferencia de temperatura |
