Gestión de Campos Petroleros

Descripción General​

El sistema de Campos Petroleros permite gestionar todos los campos de producción de hidrocarburos de la empresa. Un campo petrolero es un área geográfica donde se encuentran uno o más yacimientos de petróleo o gas que se explotan de manera conjunta. Este sistema mantiene un registro detallado de cada campo, su ubicación, características geológicas, reservas estimadas y datos operativos.

Objetivo del Sistema​

El sistema de campos tiene como propósito:

  1. Inventario de Campos: Mantener un catálogo completo de todos los campos petroleros
  2. Información Geográfica: Documentar ubicaciones precisas y áreas de concesión
  3. Datos Geológicos: Registrar cuencas, formaciones productoras y características del crudo
  4. Reservas Estimadas: Controlar las reservas probadas y probables de cada campo
  5. Participación Operativa: Documentar el working interest de la empresa en cada campo
  6. Gestión de Pozos: Asociar pozos con sus campos correspondientes

Tipos de Campos​

El sistema soporta dos tipos de campos:

ONSHORE (Terrestre)​

  • Qué es: Campos ubicados en tierra firme
  • Características: Acceso terrestre, infraestructura convencional
  • Ejemplo: Campo Libertad, Campo Morichal, Campo Oficina

OFFSHORE (Costa Afuera)​

  • Qué es: Campos ubicados en el mar
  • Características: Plataformas marinas, logística especializada
  • Ejemplo: Campo Corocoro, Campo Dragón

Estados de Campos​

Cada campo puede tener uno de los siguientes estados:

ACTIVE (Activo)​

  • Qué es: Campo en producción normal
  • Cuándo usarlo: Campo produciendo regularmente
  • Implicaciones: Pozos activos, operaciones diarias

INACTIVE (Inactivo)​

  • Qué es: Campo temporalmente sin producción
  • Cuándo usarlo: Campo detenido por razones operativas o económicas
  • Implicaciones: Sin producción actual, puede reactivarse

ABANDONED (Abandonado)​

  • Qué es: Campo dado de baja permanentemente
  • Cuándo usarlo: Campo agotado o abandonado definitivamente
  • Implicaciones: No se espera producción futura

UNDER_DEVELOPMENT (En Desarrollo)​

  • Qué es: Campo en fase de desarrollo
  • Cuándo usarlo: Campo descubierto pero aún no en producción
  • Implicaciones: Perforación de pozos, construcción de infraestructura

Crear un Nuevo Campo​

Paso 1: Acceder al Formulario​

  1. Vaya a Producción > Campos
  2. Haga clic en el botón "Nuevo Campo"

Paso 2: Información Básica​

Código (Requerido)​

  • Qué es: Código único de identificación del campo
  • Para qué sirve: Identificar rápidamente el campo en reportes y sistemas
  • Formato: Texto corto, generalmente en mayúsculas
  • Ejemplo: "LIB-01", "MOR-CENTRAL", "OFF-NORTE"
  • Nota: Debe ser único en el sistema

Nombre (Requerido)​

  • Qué es: Nombre descriptivo del campo
  • Para qué sirve: Identificación clara en documentos y comunicaciones
  • Ejemplo: "Campo Libertad", "Campo Morichal Central", "Campo Oficina Norte"

Tipo (Requerido)​

  • Qué es: Clasificación según ubicación
  • Para qué sirve: Determinar logística y tipo de operaciones
  • Opciones:
    • ONSHORE (Terrestre)
    • OFFSHORE (Costa Afuera)
  • Ejemplo: Seleccione "ONSHORE" para un campo terrestre

Estado (Requerido)​

  • Qué es: Estado operativo actual del campo
  • Para qué sirve: Controlar qué campos están produciendo
  • Opciones:
    • ACTIVE (Activo)
    • INACTIVE (Inactivo)
    • ABANDONED (Abandonado)
    • UNDER_DEVELOPMENT (En Desarrollo)
  • Ejemplo: Seleccione "ACTIVE" para un campo en producción

Working Interest (Participación Operativa)​

  • Qué es: Porcentaje de participación de la empresa en el campo
  • Para qué sirve: Calcular la porción de producción y costos que corresponde a la empresa
  • Unidad: Porcentaje (%)
  • Rango: 0 - 100%
  • Ejemplo: 100 (si la empresa es operador único), 50 (si hay 50% de participación)
  • Nota: En campos con múltiples socios, este porcentaje determina la distribución de producción y costos

Paso 3: Información de Ubicación​

Ubicación​

  • Qué es: Descripción de la ubicación del campo
  • Para qué sirve: Localizar geográficamente el campo
  • Ejemplo: "Cuenca Oriental - Sector Norte", "Golfo de Paria - Bloque 2"

Estado​

  • Qué es: Estado o provincia donde se ubica el campo
  • Para qué sirve: Clasificación administrativa y regulatoria
  • Ejemplo: "Anzoátegui", "Monagas", "Zulia"

País​

  • Qué es: País donde se encuentra el campo
  • Para qué sirve: Jurisdicción legal y regulatoria
  • Ejemplo: "Venezuela", "Colombia"
  • Valor por defecto: Venezuela

Latitud​

  • Qué es: Coordenada geográfica norte-sur
  • Para qué sirve: Ubicación precisa en mapas y sistemas GPS
  • Unidad: Grados decimales
  • Formato: Número decimal (ej: 8.123456)
  • Ejemplo: 8.5234 (para un campo en Venezuela)
  • Rango: -90 a 90 (negativo para sur, positivo para norte)

Longitud​

  • Qué es: Coordenada geográfica este-oeste
  • Para qué sirve: Ubicación precisa en mapas y sistemas GPS
  • Unidad: Grados decimales
  • Formato: Número decimal (ej: -64.123456)
  • Ejemplo: -64.7821 (para un campo en Venezuela)
  • Rango: -180 a 180 (negativo para oeste, positivo para este)

Área (km²)​

  • Qué es: Extensión superficial del campo
  • Para qué sirve: Dimensionar el campo y planificar operaciones
  • Unidad: Kilómetros cuadrados (km²)
  • Ejemplo: 45.5
  • Cómo obtenerlo: Medición de la concesión o área productiva

Paso 4: Información Técnica​

Cuenca​

  • Qué es: Cuenca sedimentaria donde se encuentra el campo
  • Para qué sirve: Clasificación geológica y correlación con otros campos
  • Ejemplo: "Cuenca Oriental", "Cuenca de Maracaibo", "Cuenca Barinas-Apure"
  • Importancia: Determina características geológicas similares

Formación​

  • Qué es: Formación geológica productora principal
  • Para qué sirve: Identificar la roca almacén que contiene los hidrocarburos
  • Ejemplo: "Oficina", "Merecure", "La Rosa", "Misoa"
  • Nota: Puede haber múltiples formaciones productoras en un campo

Gravedad API Promedio​

  • Qué es: Gravedad API promedio del crudo producido en el campo
  • Para qué sirve: Clasificar la calidad del crudo y estimar su valor comercial
  • Unidad: Grados API (°API)
  • Rango típico: 10 - 50°
  • Clasificación:
    • Crudo extra pesado: < 10°
    • Crudo pesado: 10 - 22.3°
    • Crudo medio: 22.3 - 31.1°
    • Crudo ligero: 31.1 - 39°
    • Crudo extra ligero: > 39°
  • Ejemplo: 28.5 (crudo medio)
  • Importancia: Mayor API = crudo más ligero y valioso

Reservas Estimadas​

  • Qué es: Reservas probadas estimadas del campo
  • Para qué sirve: Planificación de producción y valoración de activos
  • Unidad: Millones de barriles (MMbbl)
  • Ejemplo: 150.5 (150.5 millones de barriles)
  • Cómo obtenerlo: Estudios de reservas certificados
  • Nota: Este valor debe actualizarse periódicamente según estudios

Fecha de Descubrimiento​

  • Qué es: Fecha en que se descubrió el campo
  • Para qué sirve: Historial del campo y cálculos de vida productiva
  • Formato: Fecha (YYYY-MM-DD)
  • Ejemplo: 1985-03-15

Fecha de Inicio de Producción​

  • Qué es: Fecha en que comenzó la producción comercial
  • Para qué sirve: Calcular años de producción y declino
  • Formato: Fecha (YYYY-MM-DD)
  • Ejemplo: 1987-06-01
  • Nota: Generalmente posterior a la fecha de descubrimiento

Paso 5: Notas​

Notas​

  • Qué es: Información adicional sobre el campo
  • Para qué sirve: Documentar características especiales, restricciones o instrucciones
  • Ejemplo: "Campo compartido con Operadora XYZ. Producción asignada según JOA firmado en 2020. Requiere tratamiento especial del crudo por alto contenido de parafinas."

Paso 6: Guardar​

Haga clic en "Guardar" para crear el campo. El sistema generará automáticamente un ID único.

Ejemplos Prácticos​

Ejemplo 1: Campo Terrestre de Crudo Pesado​

Código: LIB-CENTRAL
Nombre: Campo Libertad Central
Tipo: ONSHORE
Estado: ACTIVE
Working Interest: 100%

Ubicación: Cuenca Oriental - Sector Central
Estado: Anzoátegui
País: Venezuela
Latitud: 8.4567
Longitud: -64.2345
Área: 67.5 km²

Cuenca: Cuenca Oriental
Formación: Oficina
Gravedad API: 18.5°
Reservas Estimadas: 250 MMbbl
Fecha Descubrimiento: 1980-05-12
Fecha Inicio Producción: 1982-08-01

Notas: Campo maduro con 40+ años de producción. Requiere levantamiento artificial en todos los pozos. Producción promedio actual: 5,000 BOPD.

Interpretación:

  • Campo terrestre activo en la Cuenca Oriental
  • Crudo pesado (18.5° API) que requiere tratamiento
  • Operación 100% de la empresa
  • Campo maduro con infraestructura establecida
  • Reservas significativas aún disponibles

Ejemplo 2: Campo Costa Afuera de Gas​

Código: DRA-OFFSHORE
Nombre: Campo Dragón
Tipo: OFFSHORE
Estado: ACTIVE
Working Interest: 35%

Ubicación: Golfo de Paria - Plataforma Deltana
Estado: Delta Amacuro
País: Venezuela
Latitud: 10.1234
Longitud: -62.5678
Área: 125.0 km²

Cuenca: Cuenca Oriental
Formación: Carapita
Gravedad API: 42.0°
Reservas Estimadas: 500 MMbbl (equivalente)
Fecha Descubrimiento: 2012-11-20
Fecha Inicio Producción: 2015-03-15

Notas: Campo costa afuera operado por Shell. Participación 35% según JOA. Producción principalmente de gas con condensado. Requiere plataforma marina.

Interpretación:

  • Campo offshore en el Golfo de Paria
  • Condensado muy ligero (42° API)
  • Participación minoritaria (35%) en JOA
  • Campo relativamente nuevo
  • Requiere logística marina especializada

Ejemplo 3: Campo en Desarrollo​

Código: CAR-SUR
Nombre: Campo Carabobo Sur
Tipo: ONSHORE
Estado: UNDER_DEVELOPMENT
Working Interest: 60%

Ubicación: Faja Petrolífera del Orinoco
Estado: Anzoátegui
País: Venezuela
Latitud: 8.7890
Longitud: -64.1234
Área: 450.0 km²

Cuenca: Cuenca Oriental
Formación: Oficina
Gravedad API: 8.5°
Reservas Estimadas: 3,500 MMbbl
Fecha Descubrimiento: 2018-09-10
Fecha Inicio Producción: (pendiente)

Notas: Campo en fase de desarrollo. Perforación de pozos de desarrollo en curso. Requiere mejoramiento del crudo extra pesado. Inicio de producción estimado para 2026.

Interpretación:

  • Campo en desarrollo en la Faja del Orinoco
  • Crudo extra pesado (8.5° API)
  • Participación mayoritaria (60%)
  • Reservas muy grandes
  • Aún no ha iniciado producción comercial

Gestión de Pozos Asociados​

Una vez creado el campo, puede:

  1. Agregar pozos: Desde la vista de detalle del campo, crear pozos asociados

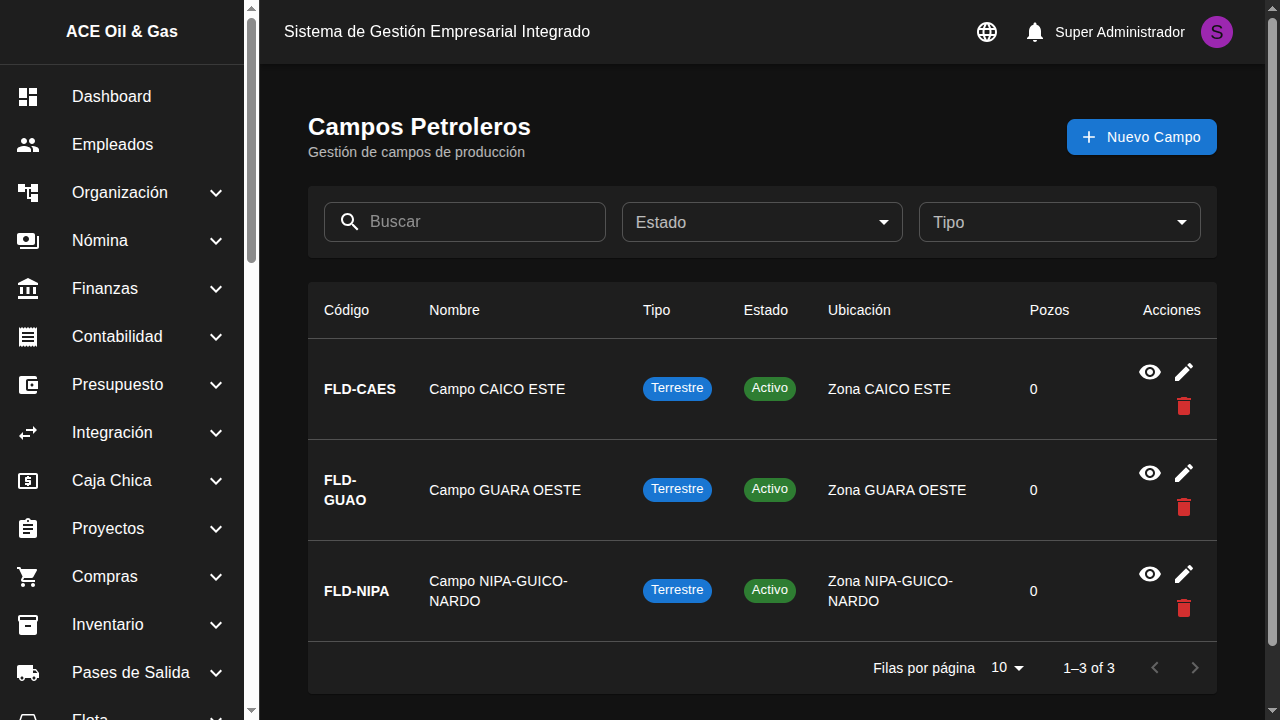

  2. Ver pozos existentes: Lista de todos los pozos del campo
  3. Estadísticas: Resumen de pozos por tipo y estado

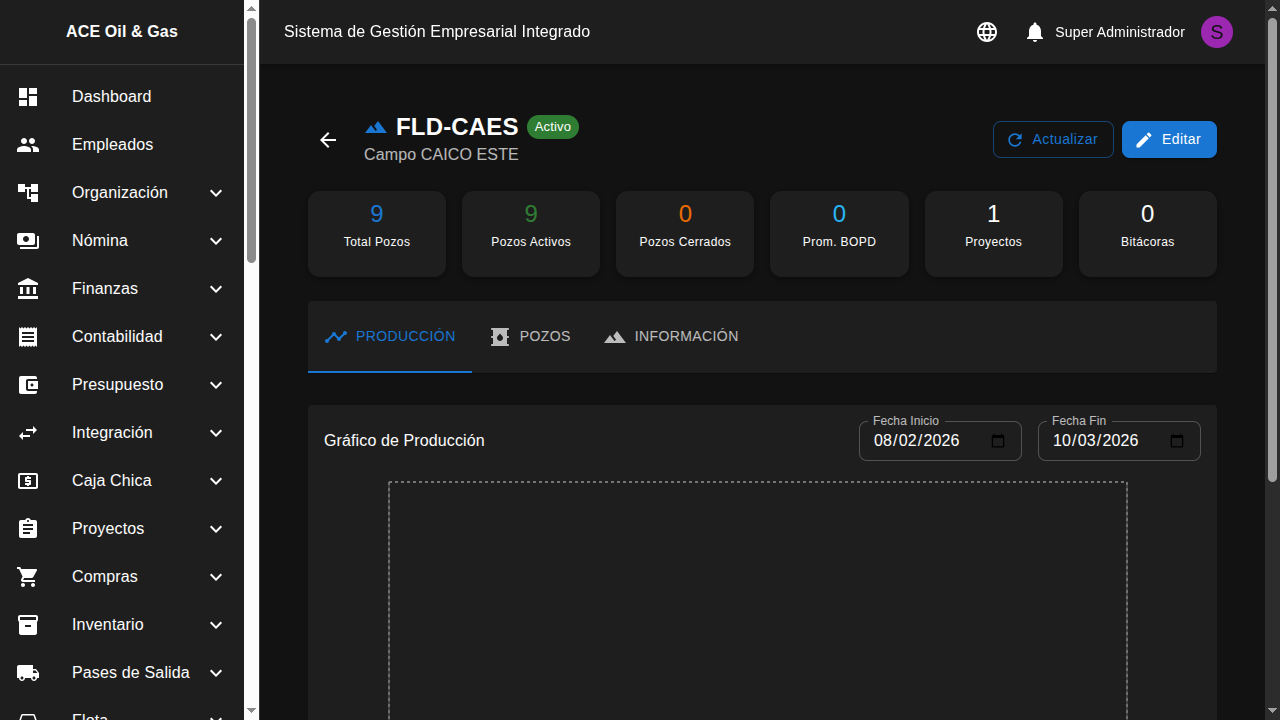

Dashboard del Campo​

La vista de detalle de cada campo muestra:

Información General​

  • Código y nombre
  • Tipo y estado
  • Ubicación completa
  • Datos geológicos

Estadísticas de Pozos​

  • Total de pozos
  • Pozos activos
  • Pozos cerrados
  • Pozos en mantenimiento

Producción Reciente​

  • Producción del último mes
  • Tendencias de producción
  • Comparación con metas

Mapa de Ubicación​

  • Visualización de coordenadas
  • Pozos en el mapa (si están georeferenciados)

Mejores Prácticas​

Códigos de Campo​

  • Use códigos cortos y descriptivos
  • Mantenga consistencia en la nomenclatura
  • Incluya referencia a ubicación si es posible
  • Ejemplo: LIB-NORTE, MOR-CENTRAL, OFF-SUR

Actualización de Datos​

  • Actualice reservas estimadas anualmente
  • Revise el estado del campo periódicamente
  • Mantenga coordenadas precisas
  • Documente cambios importantes en las notas

Working Interest​

  • Verifique el porcentaje con los acuerdos JOA
  • Actualice si hay cambios en la participación
  • Documente acuerdos en las notas

Información Geológica​

  • Mantenga actualizada la formación productora principal
  • Actualice gravedad API si cambia significativamente
  • Documente múltiples formaciones en las notas

Preguntas Frecuentes​

¿Puedo cambiar el código de un campo después de crearlo?​

Sí, pero no es recomendable si el campo ya tiene pozos y producción asociada, ya que puede afectar reportes históricos.

¿Qué hago si un campo tiene múltiples formaciones productoras?​

Registre la formación principal en el campo y documente las demás en las notas. En los pozos individuales puede especificar la formación de cada uno.

¿Cómo manejo campos compartidos con otras operadoras?​

Use el campo "Working Interest" para indicar su porcentaje de participación. Documente el acuerdo JOA en las notas.

¿Qué diferencia hay entre INACTIVE y ABANDONED?​

INACTIVE es temporal (puede reactivarse), ABANDONED es permanente (no se espera producción futura).

¿Debo crear un campo para cada bloque de concesión?​

No necesariamente. Un campo puede abarcar múltiples bloques. Cree campos según agrupaciones operativas lógicas.

¿Cómo obtengo las coordenadas exactas?​

Use sistemas GPS en campo, mapas oficiales de concesiones, o sistemas GIS de la empresa.

¿Qué hago si no tengo estimación de reservas?​

Puede dejar el campo vacío inicialmente y actualizarlo cuando tenga un estudio de reservas certificado.

¿Puedo tener campos OFFSHORE en Venezuela?​

Sí, Venezuela tiene campos costa afuera en el Golfo de Paria, Golfo de Venezuela y otras áreas marinas.

Integración con Otros Módulos​

Pozos​

  • Los pozos se asocian directamente con campos
  • La producción se agrupa por campo

Producción Diaria​

  • Los reportes de producción se filtran por campo
  • Las estadísticas se calculan por campo

Reportes Matutinos​

  • Se generan reportes por campo
  • Incluyen todos los pozos del campo

AFE​

  • Los costos de desarrollo se asocian con campos
  • Presupuestos por campo

JIB​

  • La facturación a socios se basa en el working interest del campo
  • Distribución de costos según participación

Reservas​

  • Las estimaciones de reservas se vinculan con campos
  • Seguimiento de reservas vs. producción acumulada
