Control de Calidad de Crudo

Descripción General​

El Sistema de Control de Calidad permite gestionar todas las muestras y análisis de calidad realizados al crudo y productos derivados. Este sistema mantiene un registro detallado de cada muestra, sus parámetros físico-químicos, resultados de laboratorio y aprobaciones, garantizando que los productos cumplan con las especificaciones requeridas.

Objetivo del Sistema​

El sistema de control de calidad tiene como propósito:

  1. Caracterización del Producto: Determinar las propiedades físico-químicas del crudo y productos
  2. Cumplimiento de Especificaciones: Verificar que los productos cumplan con estándares de calidad
  3. Trazabilidad de Calidad: Mantener historial de calidad por lote y origen
  4. Valoración Comercial: Proporcionar datos para la valoración económica del crudo
  5. Control de Procesos: Detectar variaciones en la calidad que requieran ajustes operativos
  6. Documentación Legal: Generar certificados de calidad para ventas y exportaciones

Parámetros de Calidad​

El sistema registra los siguientes parámetros principales:

Parámetros Básicos​

Gravedad API (°API)​

  • Qué es: Medida de la densidad del crudo en relación al agua
  • Para qué sirve: Clasificar el crudo y determinar su valor comercial
  • Unidad: Grados API (°API)
  • Rango típico: 10 - 50°
  • Clasificación:
    • Crudo extra pesado: < 10°
    • Crudo pesado: 10 - 22.3°
    • Crudo medio: 22.3 - 31.1°
    • Crudo ligero: 31.1 - 39°
    • Crudo extra ligero: > 39°
  • Ejemplo: 32.5° API (crudo ligero)
  • Importancia: Mayor API = crudo más ligero y valioso

BS&W (Basic Sediment & Water)​

  • Qué es: Porcentaje de sedimentos básicos y agua en el crudo
  • Para qué sirve: Determinar la pureza del crudo
  • Unidad: Porcentaje (%)
  • Rango aceptable: < 1% (especificación típica)
  • Ejemplo: 0.5%
  • Importancia: Menor BS&W = crudo más puro y valioso
  • Impacto comercial: Se descuenta del volumen para pago

Contenido de Azufre (%)​

  • Qué es: Porcentaje de azufre presente en el crudo
  • Para qué sirve: Clasificar el crudo y determinar requisitos de refinación
  • Unidad: Porcentaje en peso (%)
  • Clasificación:
    • Crudo dulce (sweet): < 0.5%
    • Crudo agrio (sour): > 0.5%
  • Ejemplo: 0.3% (crudo dulce)
  • Importancia: Menor azufre = crudo más valioso y fácil de refinar

Parámetros Adicionales​

Viscosidad (cSt)​

  • Qué es: Resistencia del crudo a fluir
  • Para qué sirve: Determinar facilidad de bombeo y transporte
  • Unidad: Centistokes (cSt) a temperatura específica
  • Ejemplo: 15.5 cSt @ 100°F
  • Importancia: Afecta costos de transporte y procesamiento

Punto de Fluidez (°F)​

  • Qué es: Temperatura más baja a la que el crudo fluye
  • Para qué sirve: Determinar requisitos de calentamiento para transporte
  • Unidad: Grados Fahrenheit (°F)
  • Ejemplo: 32°F
  • Importancia: Crítico para operaciones en climas fríos

Contenido de Sal (PTB)​

  • Qué es: Cantidad de sales disueltas en el crudo
  • Para qué sirve: Prevenir corrosión en equipos de refinación
  • Unidad: Libras por mil barriles (PTB)
  • Rango aceptable: < 10 PTB (especificación típica)
  • Ejemplo: 5 PTB
  • Importancia: Alto contenido requiere desalado antes de refinación

Contenido de H2S (ppm)​

  • Qué es: Concentración de sulfuro de hidrógeno (gas tóxico)
  • Para qué sirve: Seguridad operativa y clasificación del crudo
  • Unidad: Partes por millón (ppm)
  • Clasificación:
    • Bajo: < 100 ppm
    • Medio: 100 - 500 ppm
    • Alto: > 500 ppm
  • Ejemplo: 50 ppm
  • Importancia: Requiere precauciones especiales de seguridad

Presión de Vapor Reid (RVP)​

  • Qué es: Medida de la volatilidad del producto
  • Para qué sirve: Control de emisiones y seguridad en almacenamiento
  • Unidad: Libras por pulgada cuadrada (psi)
  • Aplicación: Principalmente para gasolinas y condensados
  • Ejemplo: 7.5 psi

Punto de Inflamación (°F)​

  • Qué es: Temperatura mínima a la que el producto emite vapores inflamables
  • Para qué sirve: Clasificación de seguridad y transporte
  • Unidad: Grados Fahrenheit (°F)
  • Ejemplo: 140°F
  • Importancia: Determina requisitos de seguridad en manejo

Crear una Nueva Muestra de Calidad​

Paso 1: Acceder al Formulario​

  1. Vaya a Logística de Hidrocarburos > Calidad de Crudo
  2. Haga clic en el botón "Nueva Muestra de Calidad"

Paso 2: Información de Muestreo​

Fecha de Muestra (Requerido)​

  • Qué es: Fecha en que se tomó la muestra
  • Para qué sirve: Trazabilidad temporal de la calidad
  • Ejemplo: 2024-01-15

Hora de Muestra​

  • Qué es: Hora exacta del muestreo
  • Para qué sirve: Registro preciso del momento de muestreo
  • Ejemplo: 10:30 AM

Campo (Requerido)​

  • Qué es: Campo petrolero de donde proviene la muestra
  • Para qué sirve: Asociar la calidad con el origen del crudo
  • Ejemplo: Campo Libertad
  • Importancia: Permite análisis de calidad por campo

Tanque​

  • Qué es: Tanque específico del cual se tomó la muestra
  • Para qué sirve: Trazabilidad exacta del origen
  • Ejemplo: TNK-0015 - Tanque Principal Norte
  • Nota: Opcional si la muestra es de un pozo o línea de flujo

Punto de Muestreo​

  • Qué es: Ubicación exacta donde se tomó la muestra
  • Para qué sirve: Documentar el punto de muestreo para reproducibilidad
  • Ejemplo: "Válvula de fondo del tanque", "Línea de descarga", "Pozo LIB-001"

Muestreado por​

  • Qué es: Persona que tomó la muestra
  • Para qué sirve: Responsabilidad y trazabilidad
  • Nota: Se registra automáticamente el usuario actual

Paso 3: Parámetros de Calidad​

Complete los parámetros analizados:

Gravedad API (°API) (Requerido)​

  • Ejemplo: 32.5
  • Cómo obtenerlo: Medición con hidrómetro API o densímetro digital

BS&W (%) (Requerido)​

  • Ejemplo: 0.5
  • Cómo obtenerlo: Centrifugación de muestra según norma ASTM D4007

Contenido de Azufre (%)​

  • Ejemplo: 0.35
  • Cómo obtenerlo: Análisis de laboratorio según norma ASTM D4294

Viscosidad (cSt)​

  • Ejemplo: 15.5
  • Nota: Especificar temperatura de medición (usualmente 100°F o 40°C)

Punto de Fluidez (°F)​

  • Ejemplo: 32
  • Cómo obtenerlo: Análisis según norma ASTM D97

Contenido de Sal (PTB)​

  • Ejemplo: 5
  • Cómo obtenerlo: Análisis según norma ASTM D3230

Contenido de H2S (ppm)​

  • Ejemplo: 50
  • Importancia: Crítico para seguridad operativa

RVP (psi)​

  • Ejemplo: 7.5
  • Aplicación: Solo para productos volátiles

Punto de Inflamación (°F)​

  • Ejemplo: 140
  • Cómo obtenerlo: Análisis según norma ASTM D93

Paso 4: Información de Laboratorio​

Número de Reporte de Laboratorio​

  • Qué es: Número de identificación del reporte del laboratorio
  • Para qué sirve: Vincular con documentación externa
  • Ejemplo: "LAB-2024-0125"

Nombre del Laboratorio​

  • Qué es: Laboratorio que realizó el análisis
  • Para qué sirve: Trazabilidad y validación de resultados
  • Ejemplo: "Laboratorio Central de Calidad", "SGS Colombia"

Analizado por​

  • Qué es: Técnico o analista que realizó el análisis
  • Para qué sirve: Responsabilidad técnica
  • Ejemplo: "María González - Química"

Paso 5: Notas​

  • Qué es: Observaciones adicionales sobre la muestra
  • Para qué sirve: Documentar condiciones especiales o hallazgos
  • Ejemplo: "Muestra tomada después de 24 horas de reposo. Color negro intenso. Sin presencia visible de agua libre."

Paso 6: Guardar​

Haga clic en "Crear" para guardar la muestra. El sistema generará automáticamente un código único (ej: QTY-2024-0001).

Aprobar una Muestra de Calidad​

Las muestras deben ser aprobadas antes de ser utilizadas para decisiones comerciales.

Pasos para Aprobar​

  1. Abra el detalle de la muestra
  2. Revise todos los parámetros
  3. Verifique que cumplan con las especificaciones requeridas
  4. Haga clic en el botón "Aprobar"

Criterios de Aprobación:

  • Todos los parámetros críticos están completos
  • Los valores están dentro de rangos esperados
  • No hay inconsistencias en los datos
  • El reporte de laboratorio está disponible

Estado: Cambia de PENDING a APPROVED

Ejemplos Prácticos​

Ejemplo 1: Muestra de Crudo Ligero​

Escenario: Tomar y registrar una muestra de crudo del tanque principal para venta.

Datos de la Muestra:

=== INFORMACIÓN DE MUESTREO ===
Fecha de Muestra: 2024-01-15
Hora de Muestra: 10:30 AM
Campo: Campo Libertad
Tanque: TNK-0015 - Tanque Principal Norte
Punto de Muestreo: Válvula de fondo del tanque

=== PARÁMETROS DE CALIDAD ===
Gravedad API: 32.5°
BS&W: 0.5%
Contenido de Azufre: 0.35%
Viscosidad: 15.5 cSt @ 100°F
Punto de Fluidez: 32°F
Contenido de Sal: 5 PTB
Contenido de H2S: 50 ppm

=== INFORMACIÓN DE LABORATORIO ===
Número de Reporte: LAB-2024-0125
Nombre del Laboratorio: Laboratorio Central de Calidad
Analizado por: María González

=== NOTAS ===
Muestra tomada según procedimiento estándar.
Crudo de buena calidad, cumple especificaciones para venta.
Color: Negro intenso
Olor: Característico a crudo ligero

Resultado: Sistema crea muestra QTY-2024-0125

Interpretación:

  • API 32.5° → Crudo ligero (alta calidad)
  • BS&W 0.5% → Buena pureza
  • Azufre 0.35% → Crudo dulce (bajo azufre)
  • Conclusión: Crudo de excelente calidad comercial

Ejemplo 2: Muestra de Crudo Pesado​

Escenario: Análisis de crudo pesado de un nuevo campo.

Datos de la Muestra:

=== INFORMACIÓN DE MUESTREO ===
Fecha de Muestra: 2024-01-16
Campo: Campo Nuevo Sur
Punto de Muestreo: Pozo NS-001 (cabeza de pozo)

=== PARÁMETROS DE CALIDAD ===
Gravedad API: 18.5°
BS&W: 2.5%
Contenido de Azufre: 1.8%
Viscosidad: 250 cSt @ 100°F
Punto de Fluidez: 65°F
Contenido de Sal: 45 PTB
Contenido de H2S: 350 ppm

=== NOTAS ===
Crudo pesado con alto contenido de azufre y sal.
Requiere tratamiento de desalado antes de venta.
Viscosidad alta requiere calentamiento para transporte.
Precauciones por H2S moderado.

Interpretación:

  • API 18.5° → Crudo pesado
  • BS&W 2.5% → Requiere deshidratación
  • Azufre 1.8% → Crudo agrio (alto azufre)
  • Viscosidad 250 cSt → Muy viscoso, requiere calentamiento
  • Sal 45 PTB → Requiere desalado
  • Conclusión: Crudo pesado que requiere tratamiento antes de venta

Ejemplo 3: Control de Calidad para Exportación​

Escenario: Verificar calidad de crudo antes de exportación.

Especificaciones Requeridas:

API: Mínimo 28°
BS&W: Máximo 0.5%
Azufre: Máximo 0.5%
Sal: Máximo 10 PTB

Muestra Tomada:

Gravedad API: 31.2° ✓ (Cumple: > 28°)
BS&W: 0.3% ✓ (Cumple: < 0.5%)
Azufre: 0.4% ✓ (Cumple: < 0.5%)
Sal: 7 PTB ✓ (Cumple: < 10 PTB)

Decisión: APROBADO para exportación

Interpretación del Dashboard de Calidad​

Resumen de Calidad​

API Promedio: 31.5°
BS&W Promedio: 0.45%
Azufre Promedio: 0.38%

Qué significa:

  • El crudo promedio de la operación es ligero (31.5° API)
  • Buena pureza general (0.45% BS&W)
  • Crudo dulce en promedio (0.38% azufre)

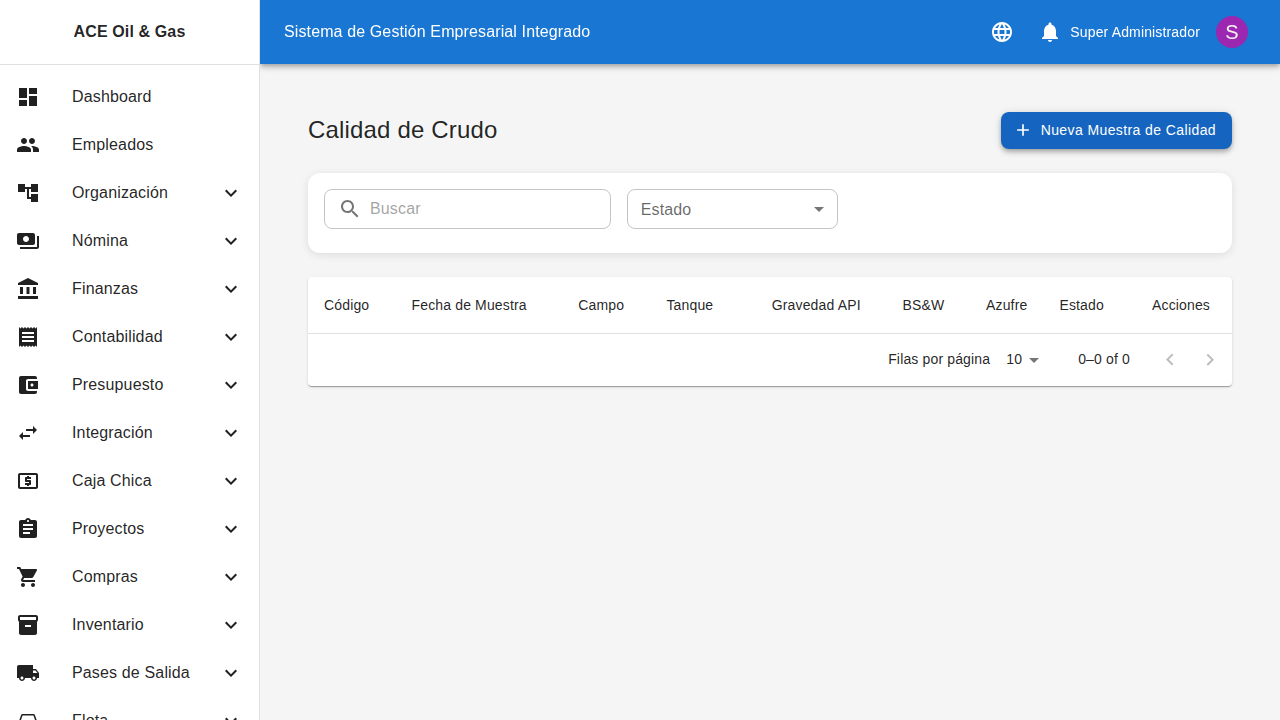

Muestras Recientes​

Lista de las últimas muestras con:

  • Código: Identificador único
  • Campo: Origen de la muestra
  • API: Gravedad API medida
  • Estado: PENDING o APPROVED

Mejores Prácticas​

  1. Muestreo Representativo:

    • Tome muestras de diferentes niveles del tanque
    • Permita reposo del tanque antes de muestrear
    • Use equipos limpios y calibrados

  2. Frecuencia de Muestreo:

    • Diaria: Para tanques de venta
    • Semanal: Para tanques de almacenamiento
    • Por lote: Para cada carga/descarga importante
    • Mensual: Para caracterización general

  3. Documentación:

    • Complete todos los parámetros relevantes
    • Adjunte reportes de laboratorio
    • Documente condiciones de muestreo

  4. Validación:

    • Compare resultados con históricos
    • Investigue variaciones significativas
    • Verifique calibración de equipos

  5. Seguridad:

    • Use EPP adecuado
    • Tenga precaución con H2S
    • Siga procedimientos de muestreo

Análisis de Tendencias​

El sistema permite analizar tendencias de calidad:

  • Por Campo: Comparar calidad entre diferentes campos
  • Por Período: Detectar variaciones estacionales
  • Por Tanque: Monitorear calidad en almacenamiento
  • Correlaciones: Relacionar parámetros (API vs Azufre)

Preguntas Frecuentes​

P: ¿Con qué frecuencia debo tomar muestras? R: Depende del uso. Para ventas, tome muestras de cada lote. Para control interno, muestras semanales son suficientes.

P: ¿Qué hago si los resultados están fuera de especificación? R: Tome una segunda muestra para confirmar. Si se confirma, el crudo puede requerir tratamiento o mezclado con otro crudo.

P: ¿Puedo editar una muestra aprobada? R: No. Las muestras aprobadas son inmutables para mantener trazabilidad. Debe crear una nueva muestra si hay cambios.

P: ¿Qué significa "crudo dulce" vs "crudo agrio"? R: Se refiere al contenido de azufre. Dulce (sweet) < 0.5% azufre, Agrio (sour) > 0.5% azufre. El crudo dulce es más valioso.

P: ¿Por qué es importante el API? R: Mayor API indica crudo más ligero, que produce más gasolina y productos valiosos en refinación. Es un factor clave en el precio.

P: ¿Qué es el BS&W y por qué importa? R: Basic Sediment & Water. Es el porcentaje de impurezas. Se descuenta del volumen para pago. BS&W de 1% significa que de 100 barriles, solo 99 son crudo puro.

P: ¿Cómo afecta la temperatura a las mediciones? R: La temperatura afecta la densidad y viscosidad. Por eso se especifica la temperatura de medición (ej: viscosidad @ 100°F).
